bladeRF 2.0 micro xA9, faixa de frequência de 47 MHz a 6 GHz, taxa de amostragem de 61,44 MHz, 2 × 2 canais MIMO Rádio definido por software SuperSpeed USB 3.0.O xA9 apresenta o maior FPGA 301KLE Cyclone V da classe, um componente essencial para aceleradores de hardware e cadeias de processamento de sinal HDL, incluindo FFTs, Turbo Decoders, moduladores/filtros de transmissão e correlacionadores de aquisição de recepção para modems de rajada.O FPGA 301KLE do xA9 tem muito mais espaço disponível no FPGA do que o xA4 para esses tipos de aplicativos.
Descrição

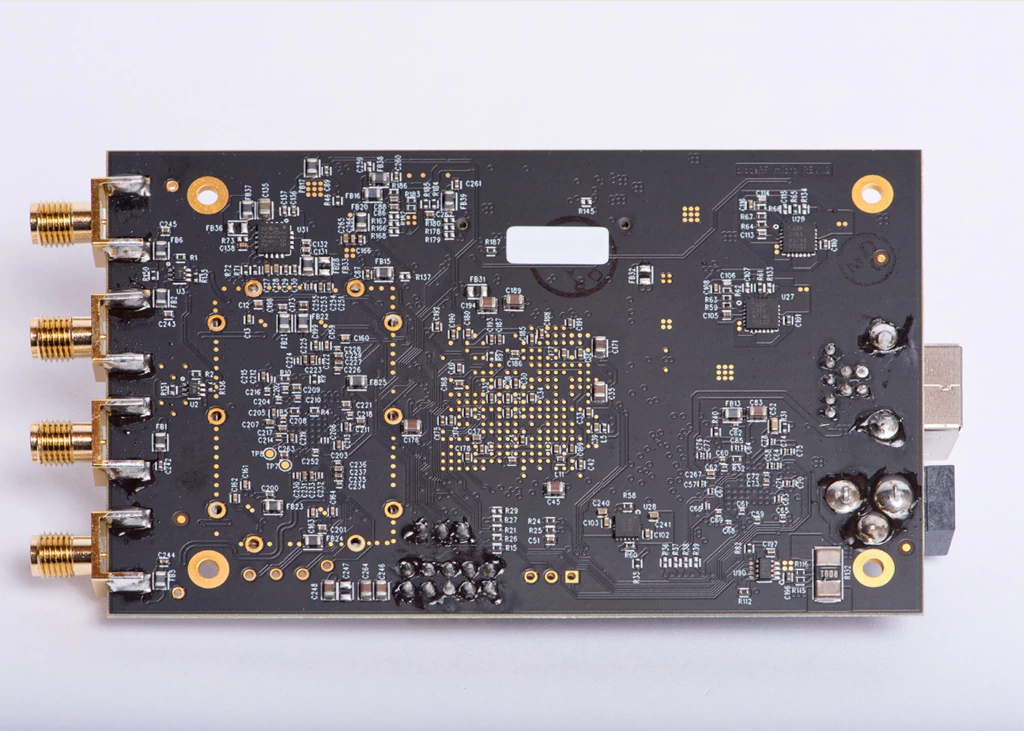

O bladeRF 2.0 micro xA9 é a próxima geração de Rádio Definido por Software (SDR) que oferece uma faixa de frequência de 47 MHz a 6 GHz, taxa de amostragem de 61,44 MHz e streaming MIMO 2 × 2.
Embalado em um formato pequeno, o bladeRF 2.0 micro foi projetado para alto desempenho, bem como para aplicativos móveis.
Através do libbladeRF, o bladeRF 2.0 micro é compatível com GNURadio, GQRX, SDR-Radio, SDR#, gr-fosphor, SoapySDR e muito mais no Windows, Linux e macOS.
A tampa de proteção de RF protege os componentes de RF sensíveis da interferência eletromagnética (EMI) e fornece dissipação térmica adicional, permitindo que o bladeRF 2.0 micro opere em ambientes desafiadores.
Todas as portas RF SMA são capazes de fornecer energia sobre circuitos de polarização em T para amplificadores e pré-amplificadores de banda larga.
A alimentação para periféricos de polarização é totalmente controlável por software, proporcionando máxima flexibilidade operacional.
Atualmente, os periféricos oficiais de bias-te incluem o BT-100, um amplificador de potência de banda larga para TX, e o BT-200, um amplificador de baixo ruído de banda larga para RX.
No núcleo do bladeRF 2.0 micro está o FPGA Cyclone V de última geração da Intel (anteriormente Altera).
O xA9 possui um FPGA de 301KLE, dos quais cerca de 292KLE estão disponíveis e podem ser programados pelo usuário. O maior FPGA da classe é ideal para acelerar modems em HDL.
Uma arquitetura de clock avançada permite que o bladeRF 2.0 micro receba e forneça seu clock fundamental de 38,4 MHz de e para outros dispositivos.
Além disso, um PLL integrado permite que o bladeRF 2.0 micro dome seu VCTCXO para um sinal de referência de 10MHz.
O xA9 possui um oscilador altamente preciso e estável. O DAC integrado define o ajuste de frequência do oscilador para um valor calibrado de fábrica.
A rede de distribuição de energia (PDN) do bladeRF 2.0 micro apresenta uma combinação complexa de modo de comutação de baixo ruído e alta eficiência e reguladores de energia lineares.
Enquanto o bladeRF 2.0 micro pode ser executado apenas a partir da alimentação do barramento USB, uma fonte de alimentação externa pode ser fornecida para garantir o desempenho linear máximo dos periféricos de polarização em T.
O PDN possui uma seleção automática e um circuito de retenção para otimizar o consumo de energia entre o barramento USB e a alimentação CC externa.
O bladeRF 2.0 micro pode ser executado sem cabeça sem a necessidade de estar conectado a um PC ou SBC.
O flash on-board é grande o suficiente para armazenar qualquer tamanho de imagem FPGA para o xA9.
Supervelocidade USB 3.0
Alta velocidade, baixa latência e maior fornecimento de energia em um único cabo: USB 3.0 Superspeed é a interface perfeita para um front-end de rádio de ampla largura de banda para computadores modernos.
O microcontrolador Cypress FX3 é a solução ideal com um poderoso processador ARM9 e largura de banda suficiente para saturar o link USB 3.0 full duplex de 5 Gbps.
FPGA totalmente programável
Um FPGA Altera Cyclone V fornece a interface entre o FX3 e o transceptor de RF.
Este FPGA possui memória embarcada de acesso de ciclo único, multiplicadores rígidos 18×18 para DSP dedicado e muitos elementos lógicos gerais prontos para serem programados.

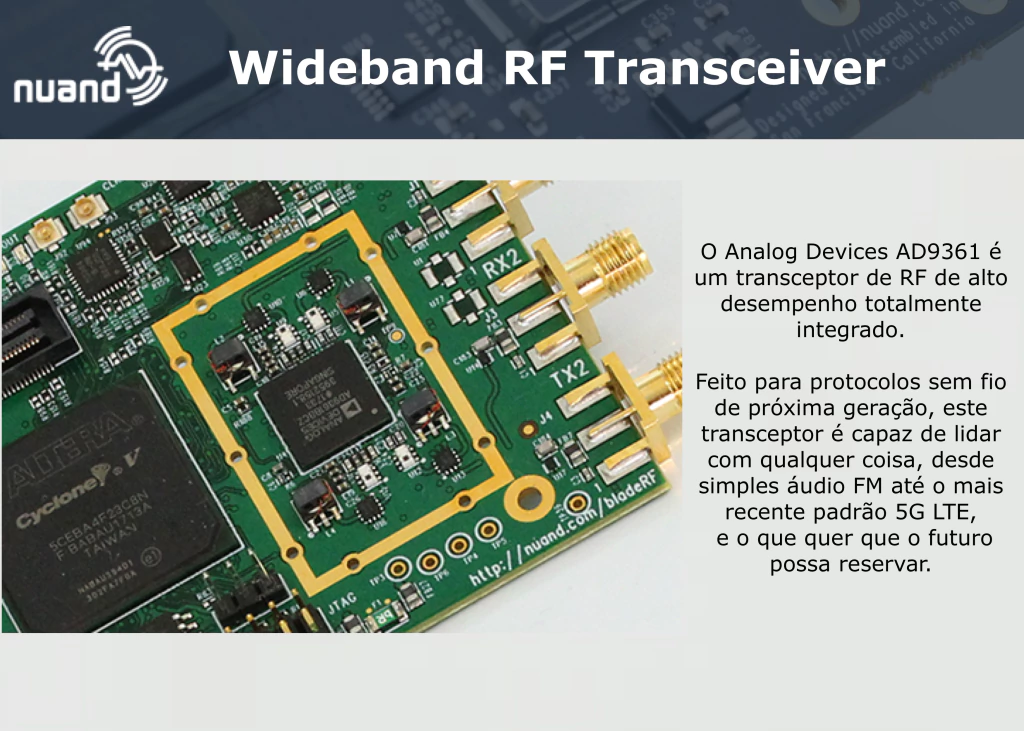

Transceptor de RF de banda larga
O Analog Devices AD9361 é um transceptor de RF de alto desempenho totalmente integrado.
Feito para protocolos sem fio de próxima geração, este transceptor é capaz de lidar com qualquer coisa, desde simples áudio FM até o mais recente padrão 5G LTE, e o que quer que o futuro possa reservar.

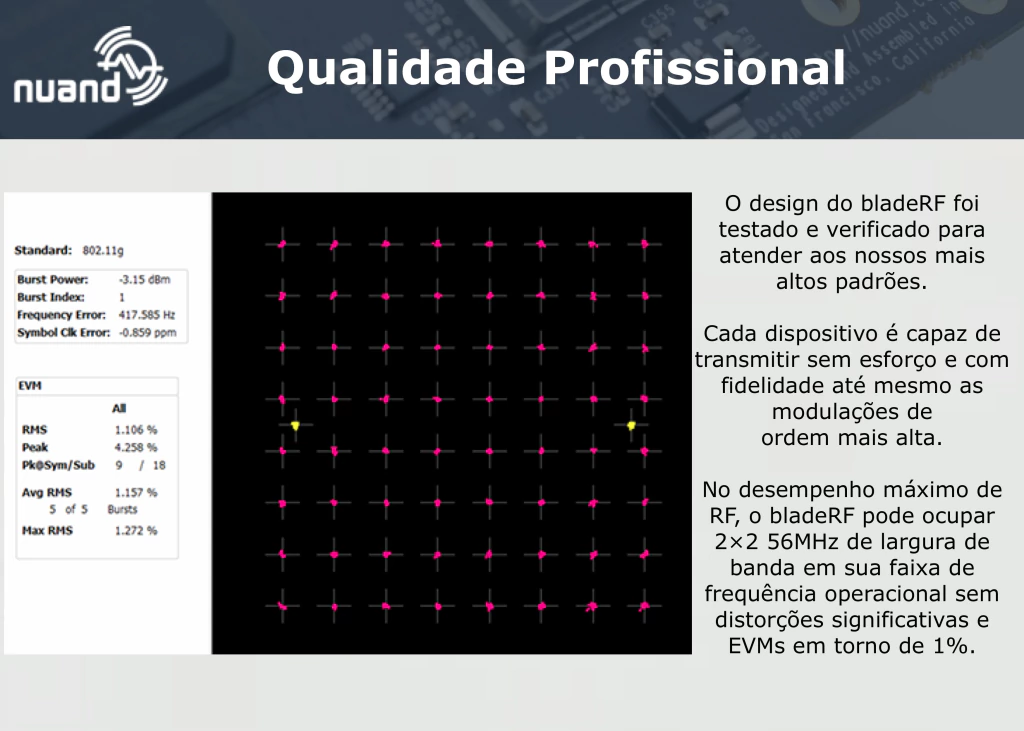

Qualidade Profissional
O design do bladeRF foi testado e verificado para atender aos nossos mais altos padrões.
Cada dispositivo é capaz de transmitir sem esforço e com fidelidade até mesmo as modulações de ordem mais alta.
No desempenho máximo de RF, o bladeRF pode ocupar 2×2 56MHz de largura de banda em sua faixa de frequência operacional sem distorções significativas e EVMs em torno de 1%.
